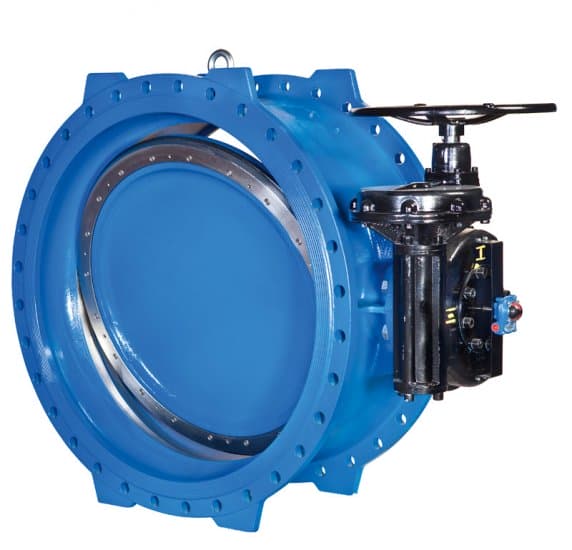

Kelebek Vana Manuel Çalıştırmalı

Kelebek Vana Manuel İşletmeli, su temini, altyapı ve endüstriyel boru hatları sistemlerinde güvenilir akış kontrolü ve kapatma uygulamaları için tasarlanmıştır. Vana, üstün korozyon direnci ve zorlu ortamlarda uzun süreli operasyonel dayanıklılık sağlayan tam epoksi toz boyalı sfero döküm gövdeye sahiptir.

EPDM kauçuk oturtmalı disk, tam temas sızdırmazlığı sağlar ve tüm basınç aralığında sıfır sızıntı performansı sunar. Optimize edilmiş disk geometrisi, basınç düşüşünü minimize eder ve çalışma sırasında genel sistem verimliliğini artırır.

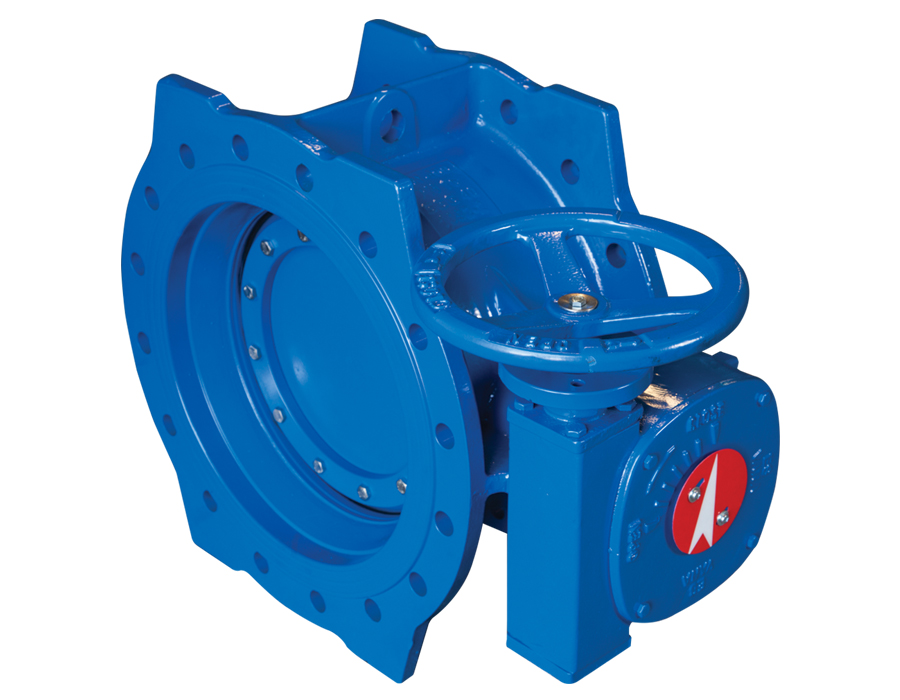

Manuel işletim, vana boyutuna bağlı olarak bir el çarkı veya kol mekanizması aracılığıyla gerçekleştirilir. DN200 ve üzeri daha büyük çaplar için, işletim torkunu azaltmak ve sorunsuz çeyrek dönüşlü aktivasyonu sağlamak amacıyla dişli kutusu işleticisi önerilir. Vana, ISO üst flanş arayüzü aracılığıyla elektrikli ve pnömatik aktüatörlerle uyumludur.

Kelebek Vana Manuel İşletmeli, yer üstü ve yer altı kurulumları için uygundur ve PN10'dan PN40'a kadar geniş bir basınç aralığı ile uyumludur. Flanş bağlantısı EN 1092 standartlarına uygundur ve yüz yüze boyutu EN 558 Seri 13'ü takip ederek mevcut boru hattı sistemlerinde doğrudan bir yedek olmasını sağlar.

Teknik Özellikler

Kelebek Vana Boyut Tablosu

Temel Özellikler

Geniş basınç aralığı PN10 - PN40
Kabarcık sızdırmaz sıfır sızıntı için EPDM conta
Korozyon direnci için tam epoksi kaplama
Hızlı aktivasyon için çeyrek dönüşlü çalışma
Yüksek dayanıklılık için paslanmaz çelik mil
Büyük çaplar için dişli kutusu uyumlu
Aktüatör uyumluluğu için ISO üst flanş
İçme suyu ve endüstriyel sıvılar için uygun

Uygulama Alanları

Kelebek vanalar, su iletim ve dağıtım şebekelerinde, belediye su temin sistemlerinde, endüstriyel proses boru hatlarında, pompa istasyonlarında, HVAC sistemlerinde, yangından korunma ağlarında ve enerji santrali soğutma devrelerinde yaygın olarak kullanılmaktadır. İçme suyu, ham su ve genel endüstriyel akışkan kontrol uygulamaları için uygundur.
