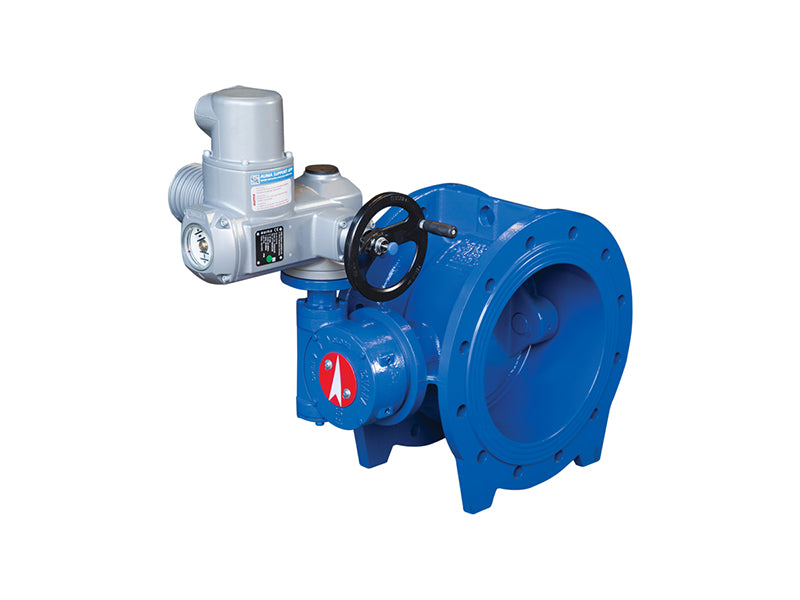

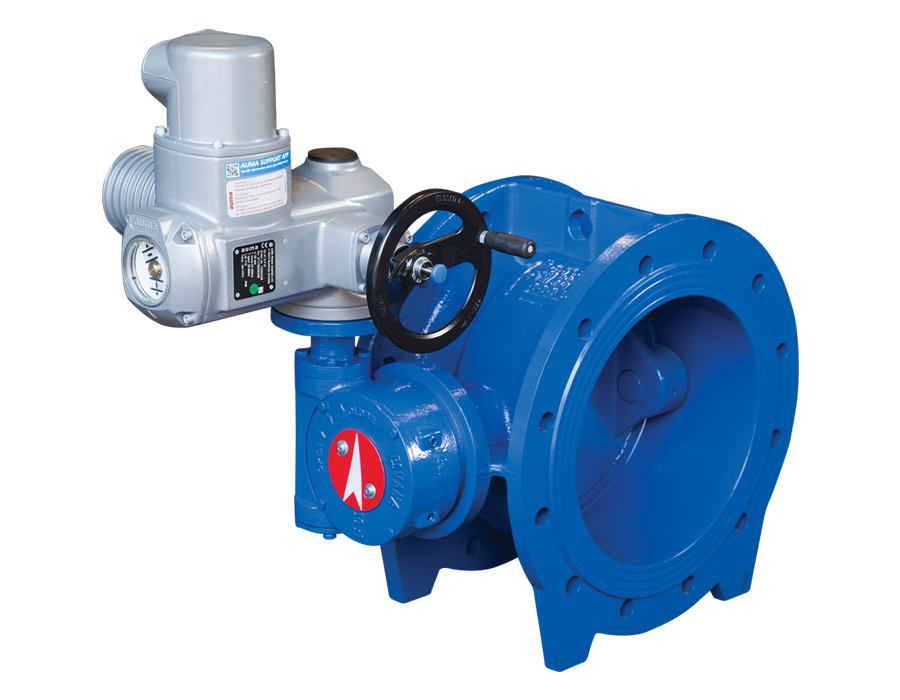

Kelebek Vana Aktüatör Kumandalı

Aktüatörlü Kelebek Vana, su temini, altyapı ve endüstriyel boru hattı sistemlerinde otomatik akış kontrolü ve kapatma uygulamaları için tasarlanmıştır. Vana, üstün korozyon direnci ve sürekli çevrim koşullarında uzun vadeli çalışma dayanıklılığı sağlayan tam epoksi toz kaplamalı sfero dökme demir gövdeye sahiptir.

EPDM kauçuk contalı disk, tam temaslı sızdırmazlık sağlar ve tüm basınç aralığında kabarcık sızdırmazlığı ile sıfır sızıntı performansı sunar. Optimize edilmiş disk geometrisi, basınç düşüşünü en aza indirir ve otomatik çalışma sırasında genel sistem verimliliğini artırır.

Tahrik, ISO üst flanş arayüzüne monte edilmiş elektrikli veya pnömatik aktüatörler aracılığıyla gerçekleştirilir. Vana, uzaktan kumanda, otomatik proses sistemleri ve SCADA entegre boru hattı ağları için tasarlanmıştır. Çeyrek tur operasyonu, minimum aktüatör tork gereksinimleri ile hızlı ve hassas açma ve kapama konumlandırması sağlar.

Aktüatörlü Kelebek Vana, yer üstü ve yer altı kurulumları için uygundur ve PN10'dan PN16'ya kadar geniş bir basınç aralığı ile uyumludur. Flanşlı bağlantı EN 1092 standartlarına uygundur ve yüz yüze boyutu EN 558 Seri 13'ü takip ederek mevcut otomatik boru hattı sistemlerinde doğrudan bir değiştirme olanağı sunar.

Teknik Özellikler

Temel Özellikler

Elektrikli ve pnömatik aktüatör montajı için ISO üst flanş EN ISO 5211
Kabarcık sızdırmazlığı ve sıfır sızıntı için EPDM conta
Korozyon direnci için tam epoksi kaplama
Hızlı ve hassas konumlandırma için çeyrek tur operasyonu
Sürekli çevrim altında yüksek dayanıklılık için paslanmaz çelik mil
SCADA ve uzaktan kumanda sistemleri ile uyumlu
Minimum basınç düşüşü için optimize edilmiş disk geometrisi
İçme suyu ve endüstriyel akışkan otomasyonu için uygun

Uygulama Alanları

Aktüatörlü kelebek vanalar, otomatik su iletim ve dağıtım ağlarında, belediye su temin sistemlerinde, endüstriyel proses kontrol boru hatlarında, pompa istasyonlarında, HVAC sistemlerinde, yangın koruma ağlarında ve enerji santrali soğutma devrelerinde yaygın olarak kullanılmaktadır. Uzaktan kumandalı ve tamamen otomatik boru hattı uygulamaları için idealdir.
