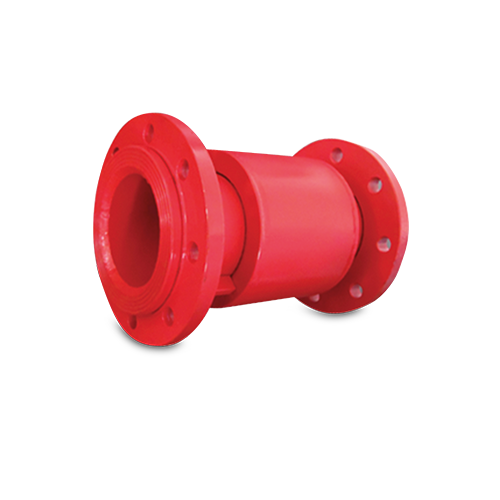

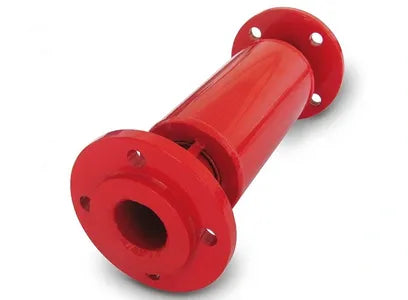

Dıştan Basınçlı Kompansatör, Flanşlı Tip
- Normal fiyat
- $1,960.00
- Satış fiyatı
- $1,960.00
- Normal fiyat
Nakliye ve Teslimat Süreci
İade Süreci
Ürün Detayları
Harici Basınçlı Kompansatör PN16, boru hattı sistemlerindeki büyük eksenel hareketleri emmek için tasarlanmış yüksek performanslı bir metal kompansatördür ve dahili basınç altında maksimum stabilite sağlar. Bu harici basınçlı kompansatör tasarımı, sistem basıncını dış gövdeye uygulayarak körük stabilitesi riskini ortadan kaldırır ve geleneksel tasarımlara kıyasla önemli ölçüde daha yüksek genleşme kapasitesi sunar.
Bu flanşlı kompansatör, körük tasarımı için EJMA (Expansion Joint Manufacturers Association), basınç-sıcaklık değerleri için DIN 2401 ve paslanmaz çelik malzeme özellikleri için DIN 17440 / EN 10088 dahil olmak üzere uluslararası kabul görmüş standartlara uygun olarak üretilmiştir. Flanş boyutları EN 1092-1 / DIN PN16 standartlarına göre üretilerek Avrupa boru sistemleriyle tam uyumluluk sağlanır.
Çok katmanlı paslanmaz çelik körüklü kompansatör, dış bir basınç muhafazası içinde korunarak burkulmayı önler ve yüksek yük koşullarında bile uzun hizmet ömrü sağlar. Bu konfigürasyon, ünitenin uzun mesafeli ve yüksek sıcaklıklı boru hatlarında güvenilir bir boru hattı genleşme dengeleyicisi olarak işlev görmesine olanak tanır.
Ek olarak, ürün ASME Bölüm VIII Div.1, ANSI B16.5 flanş standartları ve ISO 9001 kalite yönetim sistemleri ile uyumlu olarak üretilebilir, bu da onu petrol ve gaz, enerji santralleri, HVAC ve altyapı sistemleri dahil olmak üzere küresel endüstriyel uygulamalar için uygun hale getirir.
Teknik Özellikler:
Bağlantı Tipi: Flanşlı Kompansatör
Basınç Sınıfı: PN16 Kompansatör
Nominal Çap Aralığı: DN25 (1”) – DN1500 (60”)
Malzeme: Paslanmaz Çelik Körük (AISI 304 / 316 opsiyonel), Karbon Çelik Gövde
Tasarım Standartları: EJMA, ASME Bölüm VIII Div.1
Flanş Standartları: EN 1092-1, DIN, ANSI B16.5
Malzeme Standartları: DIN 17440, EN 10088
Basınç/Sıcaklık Değerleri: DIN 2401
Sıcaklık Aralığı: -196°C ila +600°C
Hareket Kabiliyeti: Yüksek Eksenel Genleşme (30 / 60 / 90 / 120 mm standart)
Kalite Standartları: ISO 9001 Sertifikalı Üretim
Flanşlı Harici Basınçlı Kompansatör PN16 Boyut ve Ölçü Tablosu
|
DN |
ØD (mm) |
ØK (mm) |
Ød4 (mm) |
b (mm) |
f (mm) |
Civata (Ø x n) |
Ødi (mm) |
ØD1 (mm) |
L30 (mm) |
L60 (mm) |
L90 (mm) |
L120 (mm) |
|
DN25 |
115 |
85 |
68 |
16 |
2 |
Ø14x4 |
38 |
76.1 |
360 |
490 |
520 |
600 |
|
DN32 |
140 |
100 |
78 |
16 |
2 |
Ø18x4 |
42.4 |
76.1 |
360 |
490 |
520 |
660 |
|
DN40 |
150 |
110 |
88 |
16 |
3 |
Ø18x4 |
48.3 |
76.1 |
380 |
500 |
530 |
680 |
|
DN50 |
165 |
125 |
102 |
18 |
3 |
Ø18x4 |
60.3 |
101 |
370 |
480 |
510 |
680 |
|
DN65 |
185 |
145 |
122 |
18 |
3 |
Ø18x4 |
76.1 |
114.3 |
370 |
470 |
500 |
740 |
|
DN80 |
200 |
160 |
138 |
20 |
3 |
Ø18x8 |
88.9 |
139.7 |
370 |
470 |
500 |
650 |
|
DN100 |
220 |
180 |
158 |
20 |
3 |
Ø18x8 |
114.3 |
168.3 |
380 |
480 |
510 |
690 |
|
DN125 |
250 |
210 |
188 |
22 |
3 |
Ø18x8 |
139.7 |
219.1 |
380 |
490 |
520 |
700 |
|
DN150 |
285 |
240 |
212 |
22 |
3 |
Ø23x8 |
168.3 |
245 |
400 |
510 |
540 |
700 |
|
DN200 |
340 |
295 |
268 |
24 |
3 |
Ø23x12 |
219.1 |
323.9 |
420 |
530 |
560 |
770 |
|
DN250 |
405 |
355 |
320 |
26 |
3 |
Ø27x12 |
273 |
355.6 |
440 |
540 |
570 |
830 |
|
DN300 |
460 |
410 |
378 |
28 |
4 |
Ø27x12 |
323.9 |
406.4 |
460 |
570 |
600 |
810 |
- Harici basınçlı tasarım körük burkulmasını önler
- Yüksek genleşmeli boru hattı sistemleri için uygundur
- Değerler üretim toleranslarına göre değişiklik gösterebilir
- Daha büyük boyutlar (DN300+) istek üzerine temin edilebilir
