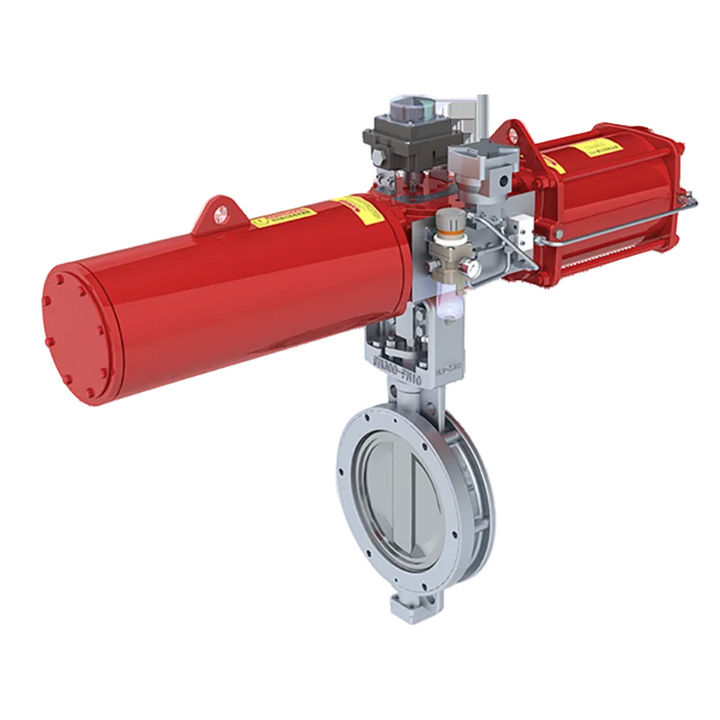

PAV 800 Wafer Tipi Pnömatik Aktüatörlü Kelebek Vana (Çift Etkili/Tek Etkili)

PAV 800 wafer tip pnömatik aktüatörlü kelebek vana, endüstriyel boru hattı sistemlerinde güvenilir otomatik akış kontrolü sağlamak üzere tasarlanmıştır. Vana, kompakt bir wafer tip kelebek vana gövdesi ile pnömatik bir kremayer ve pinyon aktüatörünü birleştirerek otomatik proses ortamlarında hızlı ve verimli açma/kapama akış kontrolü sağlar.

Wafer gövde tasarımı, vananın iki boru hattı flanşı arasına doğrudan monte edilmesine olanak tanıyarak hafif ve kompakt bir kurulum çözümü sunar. Bu konfigürasyon, kurulumu basitleştirir ve genel borulama sistemi ağırlığını azaltırken güvenilir sızdırmazlık ve performans sağlar.

Vana gövdesi genellikle epoksi kaplı dökme demirden (GG25) üretilir ve güçlü mekanik dayanıklılık ile korozyon koruması sunar. Vana diski, sürekli endüstriyel çalışma sırasında korozyona ve aşınmaya karşı geliştirilmiş direnç sağlayan paslanmaz çelikten yapılmıştır. Standart sızdırmazlık malzemesi, su, hava ve genel endüstriyel sıvılarla geniş ölçüde uyumlu olan EPDM'dir. Uygulamaya bağlı olarak NBR, Viton veya PTFE gibi isteğe bağlı sızdırmazlık malzemeleri de mevcut olabilir.

Pnömatik aktüatör, sıkıştırılmış havayı döner harekete dönüştüren bir kremayer ve pinyon mekanizması kullanır. Önerilen 4 – 6 bar hava besleme basıncıyla çalışan aktüatör, akışı açmak veya kapatmak için vana diskini 90° döndürür.

Ürün varyantlarında tanımlandığı gibi iki aktüatör konfigürasyonu mevcuttur: Çift Etkili (DA) ve Yay Geri Dönüşlü (SR). Çift Etkili konfigürasyonda, hem açma hem de kapama işlemleri için sıkıştırılmış hava kullanılır ve hızlı ve tutarlı performans sağlanır. Yay Geri Dönüşlü konfigürasyonda ise vana, hava ile açılır ve hava beslemesi kesildiğinde yay kuvvetiyle otomatik olarak önceden tanımlanmış bir arıza emniyetli konumuna geri döner.

Aktüatör montajı, geniş bir aktüatör yelpazesiyle uyumluluk ve kolay aktüatör değişimi sağlayan ISO 5211 standardına uygundur. NAMUR arayüzü, solenoid valfler, limit switch kutuları, vana konum göstergeleri ve pozisyonerler gibi otomasyon aksesuarlarıyla entegrasyona olanak tanır. Bu, PAV 800 vanayı PLC ve SCADA kontrollü prosesler dahil modern endüstriyel otomasyon sistemleri için uygun hale getirir.

Her ürün varyantı, belirli bir nominal çap (DN) ve aktüatör tipi kombinasyonunu temsil eder. Mevcut boyutlar ve aktüatör seçenekleri varyant bölümünde tanımlanmıştır.

PAV 800 pnömatik aktüatörlü kelebek vanalar, güvenilir otomatik kapatma ve akış regülasyonunun gerekli olduğu HVAC sistemleri, su arıtma tesisleri, endüstriyel su boru hatları, soğutma sistemleri, kimyasal işleme hatları ve genel endüstriyel sıvı kontrol uygulamalarında yaygın olarak kullanılmaktadır.
