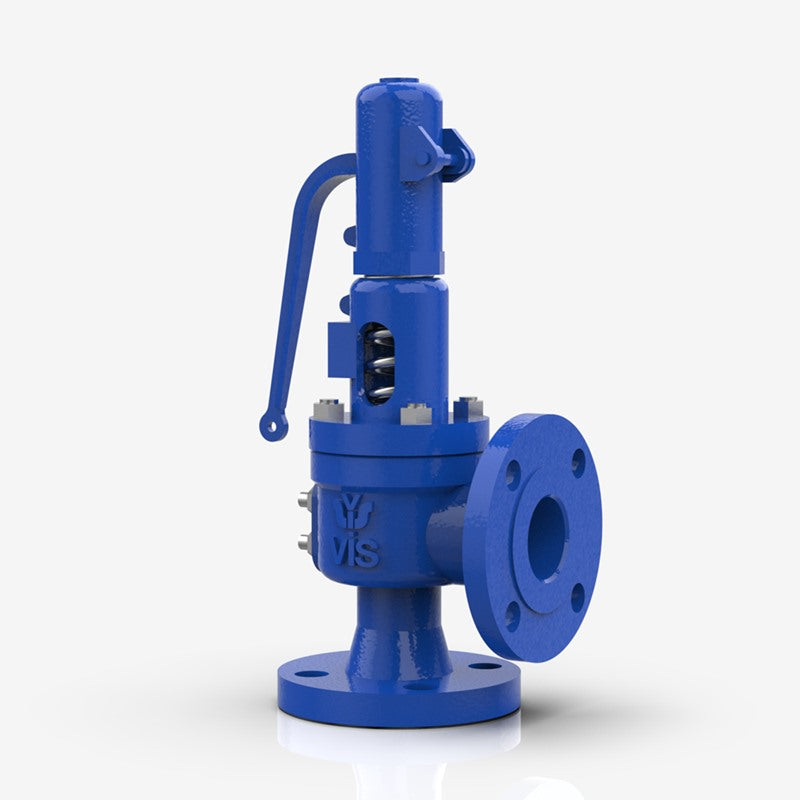

Tam kalkışlı yaylı emniyet valfleri, basınçlı sistemlerdeki aşırı basıncı hızla tahliye etmek için tasarlanmıştır. Sistem basıncı önceden ayarlanmış basınca ulaştığında, valf ani bir hareketle tamamen açılır ve hızlı basınç tahliyesi için yüksek deşarj kapasitesi sağlar.

Bu valfler genellikle, sistemi aşırı basınç koşullarından korumak için hızlı basınç tahliyesinin gerekli olduğu buhar sistemleri, gaz boru hatları ve yüksek kapasiteli basınçlı kaplarda kullanılır.

Valf gövdesi genellikle sfero dökme demirden (GGG40) üretilirken, yay ve hareketli elemanlar gibi iç bileşenler paslanmaz çelikten (AISI 302 / 304) yapılır. Tasarıma bağlı olarak, sızdırmazlık yüzeyleri metal veya PTFE yataklı olabilir.

Tam kalkışlı emniyet valfleri ISO 4126 emniyet valfi tasarım standardına göre tasarlanır ve EN 12266-1 basınç test standardına göre test edilir. Çoğu endüstriyel model EN 1092-2'ye göre flanşlı bağlantılarla PN16 basınç sınıfında üretilir.

Birçok tasarımda, deşarj kapasitesini artırmak için çıkış boyutu giriş boyutundan daha büyüktür. Örneğin:

DN25 giriş → DN40 çıkış
DN32 giriş → DN50 çıkış

Bu tasarım, basınç tahliye uygulamalarında daha yüksek akış kapasitesi ve gelişmiş güvenlik performansı sağlar.

Tipik uygulamalar şunlardır:

• Buhar kazanları

• Basınçlı kaplar

• Endüstriyel buhar boru hatları

• Gaz sistemleri

• Yüksek kapasiteli basınç koruma sistemleri

Teknik Özellikler

Boyut Tablosu

Malzeme
