Titreşim Emici Metal Kompansatör, Flanşlı
- Normal fiyat
- $960.00
- Satış fiyatı
- $960.00
- Normal fiyat
Nakliye ve Teslimat Süreci
İade Süreci
Ürün Detayları

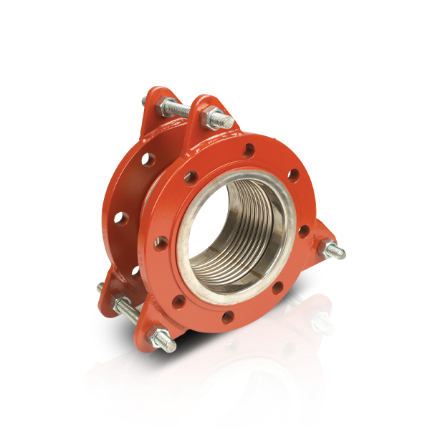

Vibrasyon Emici Metal Kompansatör Genleşme Derzi, boru sistemlerinde mekanik titreşimleri ortadan kaldırmak, eksenel hareketleri absorbe etmek ve gürültü iletimini azaltmak için tasarlanmıştır. Çok katmanlı paslanmaz çelik körük gövdesi ve güçlendirilmiş karbon çelik flanşlarla tasarlanan bu metal kompansatör, dinamik çalışma koşullarında uzun hizmet ömrü sağlar.
Esnek körük yapısı, termal genleşmeyi, yanlış hizalamayı ve basınç dalgalanmalarını dengeleyerek pompaları, vanaları ve boru hattı bağlantılarını strese bağlı hasarlardan korur. Rotlar aşırı hareketi sınırlar ve yapısal stabilite sağlar, bu da onu yüksek basınçlı ve titreşime eğilimli kurulumlar için uygun hale getirir.
Endüstriyel boru hatlarında, HVAC sistemlerinde, pompa bağlantılarında ve su arıtma tesislerinde yaygın olarak kullanılan bu titreşim emici metal genleşme derzi, sistem güvenilirliğini artırır ve ekipman ömrünü uzatır.
Kompansatör Teknik Tablosu
|
Nominal Çap (DN) |
Dış Çap (ØD) |
Cıvata Çemberi (ØK) |
Flanş Kalınlığı (b) |
Cıvata Adedi |
Cıvata Boyutu |
İç Çap (Ødi) |
Dış Çap (Ødo) |
Uzunluk (L) |
|
20 |
101 |
75 |
16 |
2 |
Ø14x4 |
38 |
48.2 |
110 |
|
25 |
115 |
85 |
16 |
2 |
Ø14x4 |
38 |
48.2 |
110 |
|
32 |
140 |
100 |
16 |
2 |
Ø18x4 |
42.4 |
55 |
115 |
|
40 |
150 |
110 |
16 |
2 |
Ø18x4 |
48.3 |
61 |
120 |
|
50 |
165 |
125 |
16 |
2 |
Ø18x4 |
60.3 |
76 |
115 |
|
65 |
185 |
145 |
18 |
3 |
Ø18x4 |
76.1 |
95 |
115 |
|
80 |
200 |
160 |
20 |
3 |
Ø18x8 |
88.9 |
111 |
115 |
|
100 |
220 |
180 |
20 |
3 |
Ø18x8 |
114.3 |
140 |
120 |
|
125 |
250 |
210 |
22 |
3 |
Ø18x8 |
139.7 |
164 |
130 |
|
150 |
285 |
240 |
22 |
3 |
Ø23x8 |
168.3 |
200 |
145 |
|
200 |
340 |
295 |
24 |
3 |
Ø23x12 |
219.1 |
250 |
140 |
|
250 |
405 |
355 |
26 |
3 |
Ø27x12 |
273 |
323 |
150 |
|
300 |
460 |
410 |
28 |
4 |
Ø27x12 |
323.9 |
380 |
150 |
|
350 |
520 |
470 |
30 |
4 |
Ø27x16 |
355.6 |
415 |
160 |
Malzemeler
|
Bileşen |
Malzeme |
|
Körük |
Paslanmaz Çelik |
|
Flanş |
Karbon Çelik (St 37) |
|
Rot |
Karbon Çelik (St 37) |
|
Somun & Cıvata |
Karbon Çelik (St 37) |
Uygulama Alanları
Bu vibrasyon emici metal genleşme derzi, titreşim kontrolü, termal genleşme telafisi ve boru hattı korumasının kritik olduğu sistemlerde yaygın olarak kullanılmaktadır.
- Titreşimi absorbe etmek ve ekipmanı mekanik stresten korumak için pompa bağlantı hatlarında kullanılabilir kompansatör
- Isıtma ve soğutma hatlarında titreşim sönümleme ve gürültü azaltma için HVAC sistemlerinde uygulanır
- Termal genleşme ve basınç dalgalanmalarını yöneten endüstriyel boru sistemleri için metal kompansatör kullanımı
- Stabil ve esnek boru hattı çalışmasını sağlamak için su temini ve arıtma tesislerinde kullanılır
- Titreşim iletimini azaltmak için kazan ve mekanik oda kurulumları için uygulanır
- Hizalama toleransı ve esnekliğin gerekli olduğu vana ve boru hattı bağlantıları için idealdir
- Metal Kompansatör Flanşlı, dayanıklı ve titreşime dayanıklı genleşme derzleri gerektiren yangın koruma ve altyapı sistemlerinde kullanılır
